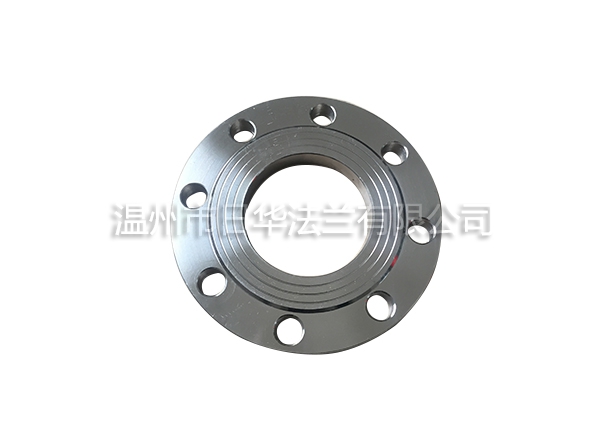

不锈钢平焊法兰厂家介绍平焊法兰密封及泄露处理方法
2022-09-19 关注次数:平焊法兰密封及泄露处理方法
影响法兰密封的因素是多方面的,主要有:垫片性能、法兰刚度、螺栓预紧力、密封面型式、操作条件等。平焊法兰的密封原理很简单:螺栓的两个密封面相互挤压法兰垫片并形成密封。但这同时也导致密封的破坏。为了保持密封,就要维持巨大的螺栓作用力。所以螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母,这就意味着需要直径更大的螺栓为上紧螺母创造条件。但是螺栓的直径越大,适用的法兰就会变得弯曲, 的办法就是增 大我们法兰部分的壁厚。整个装置就要 的尺寸和重量,这便成了一个特殊问题,因为在这种情况下重量始终是人们要引起关注的重要问题。而且,从根本上来说,平焊法兰是一种无效的密封,它需要把50的螺栓负荷用于挤压垫片,而用于保持压力的负荷只剩50。
法兰泄漏密封处理方法:
一.泄漏部位及状况DN150阀体两侧连接法兰螺栓泄漏,由于法兰连接间隙 小,不可能通过间隙注入密封剂消除泄漏。泄漏介质为蒸汽,泄漏系统温度400~500℃,系统压力4MPA。
二.密封施工方法根据泄漏部位现场勘测,为实现有限封堵,采用固定夹具法包容泄漏点形成密封腔,注入密封剂,从而消除泄漏。
1.夹具设计
(1)夹具结构形式确定
在异径法兰注剂过程中,夹具易向小径法兰侧发生位移,所以要采用齿形接触卡紧的限位措施。
包容泄漏点,建立阀体法兰与管道法兰连接短节法兰间的密封腔。为防止因憋压使阀体与法兰间隙潜在泄漏处出现再泄漏,在夹具与阀体法兰外缘吻合处设环形腔注胶。
2.密封剂选择及用量估算
(1)密封剂选择根据泄漏系统温度和泄漏部位特点,采用TXY-18#A型密封剂。该密封剂耐温、耐介质和注射工艺性能不错,易于建立均匀致密的密封结构,且密封可保持长期稳定。
(2)用量估算单侧泄漏点需用密封剂4.5KG。
3.施工操作
(1)密封剂固化后,经过效果观察,进行局部补注压紧,为了防止应力松弛,再封闭注剂孔。
(2)在注剂操作完成夹具和阀体及法兰环形腔注入密封腔后,再进行中间腔注剂,注剂过程要均衡施压,还要注意补注压紧,防止应力松弛。
(3)夹具安装,由于齿形接触,齿尖内径尺寸较小,安装时需要周圈敲击夹具外壁发生齿端变形,卡紧限位。
