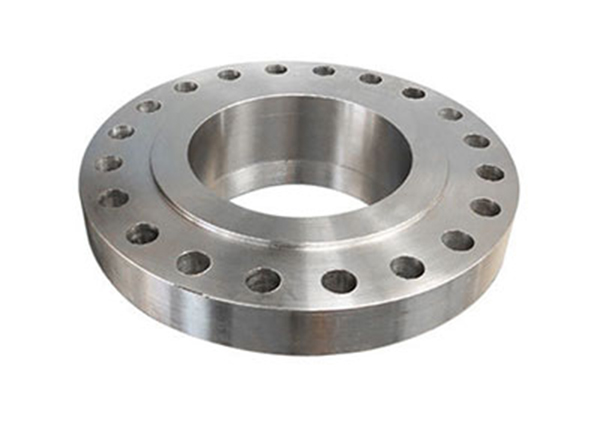

带颈对焊法兰和带颈平焊法兰之间的区别
2020-11-25 关注次数:1)不同的焊缝泡沫:带颈平焊法兰圆管和法兰焊缝泡沫是角焊,而带颈对焊法兰和管缝焊缝泡沫是环焊;
2)不同的材料:带颈平焊法兰材料从所需厚度的普通钢板加工而成,但是颈部对焊缝法兰的材料主要由锻钢件加工;
3)公称压力不同:带带颈平焊法兰的公称压力为0.6-4.0MPa,对接法兰的公称压力为1-25MPa。
带颈对焊法兰和连接管为B型接缝,带颈平焊法兰和连接管为C型接缝,焊接后的无损检测不同。
带颈平焊法兰和带颈平焊法兰不易更换。就制造角度而言,带颈平焊法兰(SO代表SLIPON)具有较大的内径,因此重量轻且成本低。此外,必须对公称直径大于250毫米的带颈平焊法兰(WN代表“焊接颈”)进行测试,从而无需测试SO法兰,从而降低了成本。
1)各种形式的焊接:不能通过X射线摄影检查平焊,但是可以检查对焊。管带颈平焊法兰的法兰焊接方式为角焊,带颈对焊法兰和管材的焊接方式为环焊。平面焊接是两个圆角环焊。对焊是对焊缝。带颈的平焊法兰和不带颈的平焊法兰之间的区别在于,带颈的平焊法兰在管道焊接位置比无颈的平焊法兰多一个。无颈平焊方法法兰也是平法兰,没有法兰的凸台也是平角焊。带颈平焊法兰与连接管之间的焊接属于B型缝,带颈平焊法兰与连接管之间的焊接属于C型缝,并且焊接后的无损试验不同。
2)不同的公称压力:颈扁焊法兰的公称压力为0.6---4.0MPa,带颈对焊法兰的公称压力为1-25MPa。显然颈部平焊。法兰的适用压力等级较低。
3)连接方法的差异:带颈平焊法兰和带颈平焊法兰的 大结构差异是管与法兰之间的连接差异。带颈平焊法兰通常是管道和法兰。角连接,带颈对焊法兰法兰是法兰和喷嘴的对接接头。
平焊法兰通常只能连接到管道,而不能直接连接到对焊管道接头。带颈对焊法兰通常可以直接连接到所有对焊管接头(包括弯头,三通,异径管等)。当然包括管道。
带颈对焊法兰比对接平焊法兰更坚固,对焊比平焊更坚固,泄漏更少。
带颈平焊法兰和带颈平焊法兰不能轻易更换。就制造角度而言,带颈平焊法兰(即法兰)的内径较大,因此重量轻且成本低。此外,必须对公称直径颈部大于250毫米的对焊法兰(WN代表“焊接颈”)进行测试,而无需对SO法兰进行测试,因此成本相对较低。
